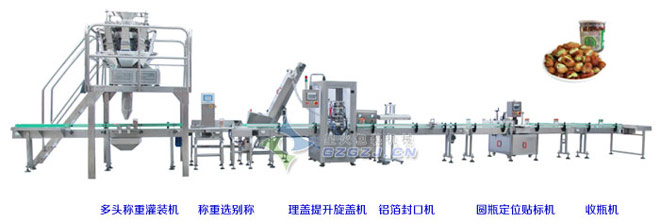

顆粒稱重灌裝旋蓋貼標生產線適用于瓶裝瓜子、開心果、中藥飲品花生、五谷雜糧、干果、大米、種子、活性碳、金剛石、雜糧等顆粒粉狀物料的定量稱重包裝。該灌裝生產線可完成上料、定量、灌裝、旋蓋、電磁感應封口、貼標等工作。

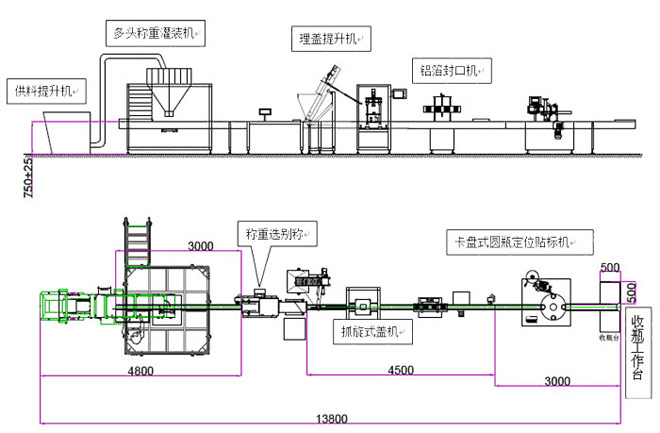

顆粒稱重灌裝旋蓋貼標生產線方案設計：


顆粒稱重灌裝旋蓋貼標生產線主要設備技術參數

多頭秤灌裝機技術參數：
(1)加裝攔截瓶裝置。
(2)輸送帶離地面高度750±25mm。
(3)輸送帶電機：750W變頻調速電機。
(4)輸送帶材料：82mm寬POM鏈片帶。
(5)灌裝速度：20-25瓶/分鐘。
主要配置：
1、機架：不銹鋼,
2、機腳：不銹鋼。
3、護欄：不銹鋼。
4、料槽，灌裝嘴及接觸物料部位采用 304#不銹鋼
5、氣動元件：臺灣AIRTAC
6、程序控制器（PLC）：德國西門子
7、人機界面：德國西門子7寸彩色觸摸屏
8、稱重控制：國產PLC+觸摸屏
9、光電傳感器：德國LEUZE
10、繼電器及空氣開關：法國施耐德
11、電機變頻器：法國施耐德
12、輸送帶材料：82mm寬POM鏈片帶。
13、輸送帶電機：國產品牌交流電機
14、機器外罩：不銹鋼及有機玻璃。
15、外露零件：不銹鋼，陽極氧化處理鋁合金，經電鍍處理45#鋼，塑料件。

選別稱技術參數：
稱重方式： 重量傳感器
分選物品極限尺寸： 直徑90mm
很快分選速度： 60次/分
設備材料：托盤不銹鋼，支架、電箱為表面噴塑
量 程： 不超過3000克
顯示分辨率： 0.1克
分選精度： ±10克
剔除方式： 超重、欠重都用推桿氣缸剔除
分類統計方式： 按照合格、不合格分班統計，每班手動清零
操作鍵盤： 按鍵和觸摸屏
顯示方式： 8英寸真彩觸摸屏
存儲配方個數： 50個
控制電壓： 單相220V±10%，50HZ，200W
輸送皮帶： 進口輸送帶。
輸送帶離地高度：700正負30mm可調。

選別稱主要配置：
1. 雙核ARM11高速高性能單片機、高速高精度；
2. 8英寸彩色觸摸屏，界面友好、操作方便；
3. 內置FIVDSP高速采樣芯片；
4. 中航電測稱重傳感器；
5. 專用步進電機驅動模塊；
6. 優質步進電機；
7. 10萬之一超高精度；

提升機技術參數：
（1）適合規格：按客戶提供的2種樣板
（2）理蓋形式：梯帶提升，分選理蓋
（3）速度：20-25個/分鐘
（4）材料：機架采用不銹鋼
（5）調速控制：電子調速
（6）整機功率：90W
（7）氣壓：0.6-0.8MPa
（8）輸送帶：254mm寬POM鏈片帶，
（9）電源：AC220V， 50/60HZ 單相。

抓旋式旋蓋機技術參數：
（1）適合瓶子規格：按客戶提供的2種樣品
（2）下蓋形式：提升機下蓋，氣爪式取蓋
（3）旋蓋形式：抓旋式旋蓋
（4）速度：20-25瓶/分鐘
（5）材料：機架采用不銹鋼
（6）程序控制：PLC+觸摸屏
（7）輸送帶：與灌裝機共用
（8）旋蓋電機：步進電機
（9）整機功率：約400Ｗ
（10） 氣壓：0.6-0.8MPa
主要配置：
1、機架：不銹鋼,
2、機腳：不銹鋼。
3、護欄：不銹鋼。
4、氣動元件：臺灣AIRTAC
5、程序控制器（PLC）：德國西門子
6、人機界面：德國西門子7寸彩色觸摸屏
8、光電傳感器：德國LEUZE
9、繼電器及空氣開關：法國施耐德
10、輸送帶材料：82mm寬POM鏈片帶。
11、機器外罩：不銹鋼及有機玻璃。
12、外露零件：不銹鋼，陽極氧化處理鋁合金，經電鍍處理45#鋼，塑料件。

圓瓶定位貼標機技術參數：
1．適用產品范圍:按客戶提供的1種樣板
2．適用標簽范圍:按客戶樣板（非透明標簽）
3．生產能力:10-15瓶／分鐘
4．貼標精度：±2mm
5．電壓:220V;
6．功率:600W;
7．輸送帶:114mm寬POM鏈片帶
8．輸送帶電機:370W電機
9. 程序控制:PLC+觸摸屏
10．紙卷內徑：76mm;
11．紙卷外徑：極限300mm;
尾部裝置收料臺：500X500MM

主要配置：
1、機架：不銹鋼。
2、機腳：不銹鋼。
3、護欄：不銹鋼。
4、程序控制器（PLC）：德國西門子
5、人機界面：德國西門子7寸彩色觸摸屏
6、光電傳感器：德國LEUZE
7、繼電器及空氣開關：法國施耐德
8、電機變頻器：法國施耐德
9、輸送帶材料：114mm寬POM鏈片帶。
10、貼標機輸送帶電機：370W國產品牌交流電機
11、貼標電機：深圳JMC步進電機
12、外露零件：不銹鋼，陽極氧化處理鋁合金，經電鍍處理45#鋼，塑料件

風冷式鋁箔封口機技術參數
1、封口范圍：φ30～100MM
（特殊的尺寸及瓶型需非標定做）
2、適用電力：AC220V±10％ 50HZ
3、輸出功率：4KW(MAX)
4、封口速度：20-25瓶/分鐘
5、重量：100KG
6、輸送帶：與旋蓋機共用
備注：帶鋁箔檢測剔除裝置
主要配置：
1、機架：不銹鋼,
2、機腳：不銹鋼。
3、護欄：不銹鋼。
4、外露零件：不銹鋼，陽極氧化處理鋁合金，經電鍍處理45#鋼，塑料件。

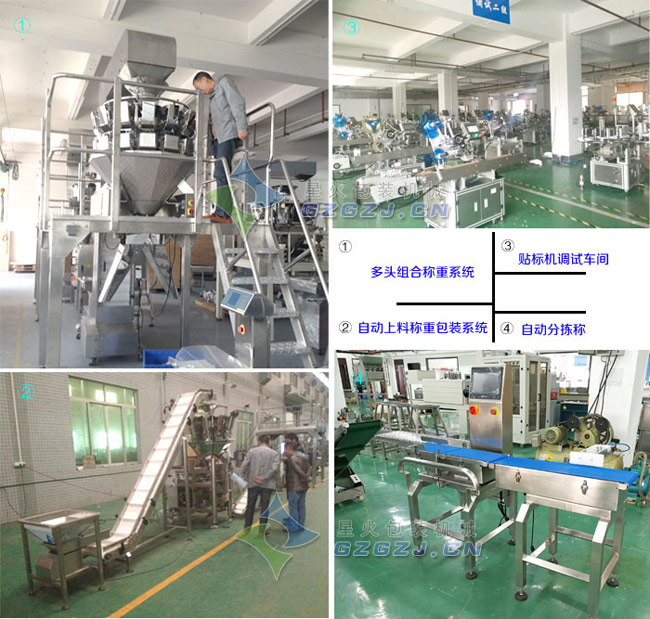

生產車間：

星火機械-專業的自動化包裝機械解決方案供應商，專業承接各類灌裝機、灌裝生產線、顆粒稱重灌裝旋蓋貼標生產線的定制。所有產品均保修一年，終身維護。歡迎廣大客戶朋友來電咨詢！
